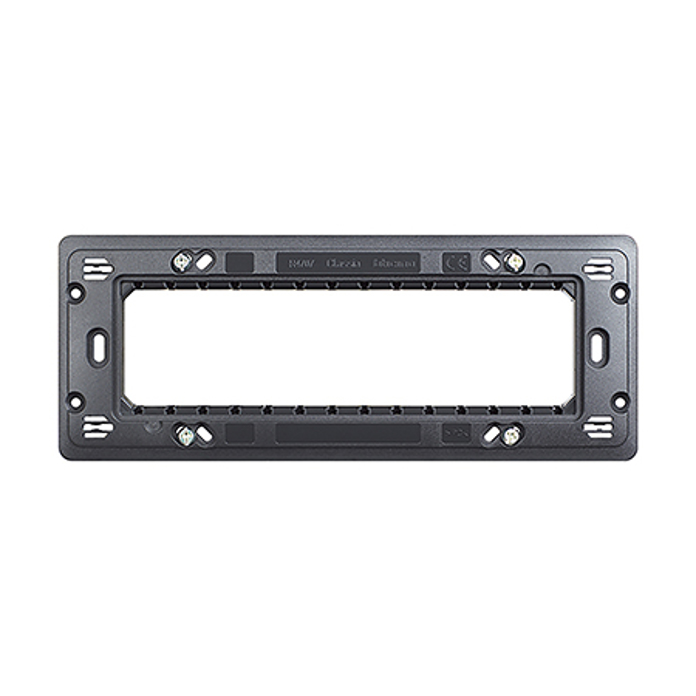

Bticino Classia nosač mehanizma 7M za šrafljenje plastični R4707

Bticino Classia R4707 je nosač mehanizma (support frame) za poklopne maske/okvire od 7 modula, namenjen za stabilnu i preciznu montažu modularnih uređaja. Inovativan sistem regulacije/poravnanja i čvrstoća materijala omogućavaju da maska i mehanizam budu ravno nalegnuti na zid, uz uredan estetski rezultat čak i kod širokih višemodulnih instalacija.

Ovaj nosač je predviđen za montažu šrafovima (mounting with screw), što obezbeđuje dodatnu stabilnost i pouzdano fiksiranje. Ugradnja modula se vrši sa prednje strane, a nosač se može postavljati horizontalno ili vertikalno. Namenjen je za jednostavno postavljanje i skidanje tokom ugradnje i servisiranja.

Tehničke karakteristike:
- Proizvođač / serija: Bticino Classia
- Kataloški broj: R4707
- Tip: nosač mehanizma / support frame
- Za maske/okvire: 7M
- Broj modula (horizontalno): 7
- Broj modula (vertikalno): 1
- Način pričvršćenja: montaža šrafovima (mounting with screw)
- Šrafovi: da
- Ekseri: ne
- Ugradnja modula: sa prednje strane (front side)
- Orijentacija montaže: horizontalno i vertikalno
- Dubina: 19.2 mm
- Dimenzije: širina 202 mm, visina 79 mm
- Materijal: plastika (termoplastika)
- Površinska zaštita: bez (untreated)
- Sa ugradnom kutijom: da
- Pogodno za DIN šinu 35 mm: ne
- Pogodno za okruglu dozu 60 mm: ne
- Flush-mounted installation: ne
- Pogodno za kanalice (wall duct / subfloor duct): ne
